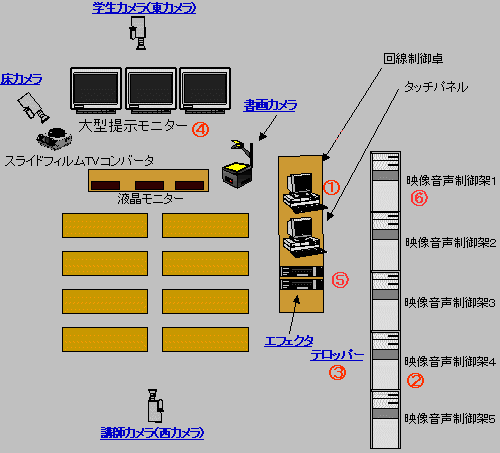

機 器 配 置 図

青文字をクリックすると、視点の画像が見ることができます（JavaScript使用：ブラウザによって表示方法に違いがあります。）

起 動 方 法 （本マニュアル「機器配置図」を参照）

1. 回線制御卓の右下にあるパソコンの電源１を入れる。

   • パソコンの電源を投入する。（Windows95が自動的に起動します。）
   • ユーザー名の入力要求に対しては、パスワードを入力せずに、そのまま「Enter」を押す
   • 「Enter」入力後、回線制御卓メニューが立ち上がらなかった場合（デスクトップ画面のまま）には、回線制御卓のアイコン（地球儀マーク）をダブルクリックする。

2. 映像音声制御架４の下の電源２を入れる。（これにより、床カメラ、講師モニター、書画カメラの電源が自動的に入る。）電源３（テロッパー）の電源を入れ、ビデオのボタンを押して、プレイのボタンを押す。
3. リモコンの「PAWAR ON」を押して大型提示モニタの電源４を入れ、「PAGE」のボタンを押す。
4. エフェクタの電源５を入れる。
5. 映像音声制御架１の上段のパソコンの電源６を入れる。
6. SCS Touch Screen Control Presentation System で「出荷設定」を指で触れて運用操作画面に移行する。

終 了 方 法

1. 回線制御卓の画面のメニューバーの左上のFILE/終了を押す。 （この操作でWindows95に戻ります。）
   画面左下の「スタート」メニュー内の「Windowsの終了」を選択 し、「電源を切れる状態にする」を選択する。

2. タッチパネルの画面の上の「メニュー」を選択し、メニュー画面の右下の「終了」を選択し、パソコンの電源を切る。

3. 映像音声制御架4の電源２を切る。（これにより、床カメラ、講師モニター、書画カメラ、エフェクタ、テロッパーの電源が自動的に切れる。）
4. 提示モニターの電源４を切る。
